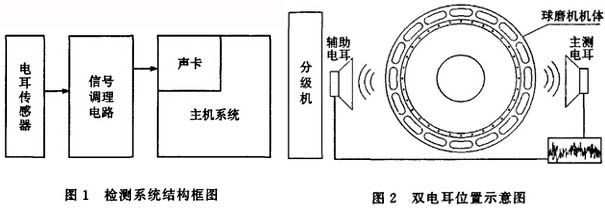

應用于礦石磨碎的水泥球磨機設備，其檢測系統的構成主要包括電耳傳感設備、信號調理電路、電機系統，具體結構框圖如圖1。

        從圖2可知，水泥球磨機中的高精度主測電耳及輔助電耳在磨機兩側，以獲得精準的聲音信號。信號調理電路主要由電耳阻抗匹配前置放大設備、抗混疊濾波設備及限幅放大設備共同構成，將毫安級的電耳信號經過整形、濾波、放大處理，變化稱為聲卡可接收信號。磨機內的檢測主機系統通過LabVIEW8.0控制聲卡對電耳信號進行采集、緩存及快速傅里葉轉換后，得到對應的頻域特征波形，針對其特征功率譜進行了再分析以后，可以反應出當前水泥球磨機內的料位情況，并獲得相應的操控、提示及報警信號。
        實際運行中，水泥球磨機料位電聲檢測結構的軟件開發平臺選用美國NI公司研發的LabVIEW8.0，其在檢測系統中可以實現人機界面、人機對話、測量參數設置、實際數據采集、數據變換分析及特征結果評判等作用。
