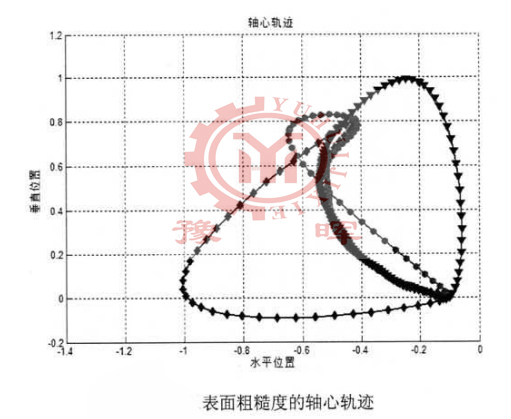

如圖可知，顯示的則是在Ra=8微米條件下，球磨機內軸心的運動軌跡分布情況，三條曲線分布表示在隨機粗糙表面下，主軸受到豎直向下逐漸增大的外載荷作用時軸心的運轉軌跡。同時我們也很容易看出，表面粗糙度會對球磨機軸承的軸心運轉軌跡產生一定的影響，令其不能在設定的運轉軌道上工作，從而降低了其運動精度，由此可知對于需要較高運動精度的場合，我們應該嚴格控制表面粗糙度的值。

        在不同的初始間隙條件下，球磨機軸心的運轉軌跡可顯示為75微米與60微米的軌跡，另外從實際的運轉情況來看，初始間隙越小，球磨機軸心的運動范圍就會越小，在要求較高旋轉精度的條件下，需要選擇較小的初始間隙才是較恰當?shù)摹?br />         隨著球磨機內橢圓的長軸主軸軸心線逆時針旋轉，動靜壓軸承的軸心運動軌跡線也會發生相應的變化。當軸承中的橢圓型主軸軸心線是處于逆時針運轉狀態時，軸承的承載力會呈現先降低后增大然后再降低的變化趨勢，尤其在球磨機橢圓的兩個焦點的連線以及軸線連線相互垂直時，承載能力是較強。
